A segurança de uma instalação elétrica não é fruto do acaso, mas de decisões técnicas fundamentadas. No universo da engenharia elétrica, poucos temas geram tantas dúvidas — e debates calorosos — quanto a escolha do sistema de proteção contra choques e sobretensões. Muitas vezes, o aterramento é negligenciado e visto como o simples ato de “enfiar uma haste de cobre no chão”. No entanto, a realidade técnica é muito mais complexa e estratégica.

A escolha correta entre os esquemas de aterramento (TN, TT ou IT) define não apenas a conformidade com a norma NBR 5410, mas também a vida útil dos equipamentos, a continuidade do serviço e, principalmente, a integridade física de quem utiliza a instalação. Um erro nessa definição pode tornar dispositivos de proteção, como disjuntores e DRs, completamente ineficazes em momentos críticos.

Neste guia, vamos desmistificar as siglas, explicar a lógica por trás de cada sistema e fornecer critérios claros para que você, projetista ou engenheiro, faça a escolha técnica mais adequada para cada cenário.

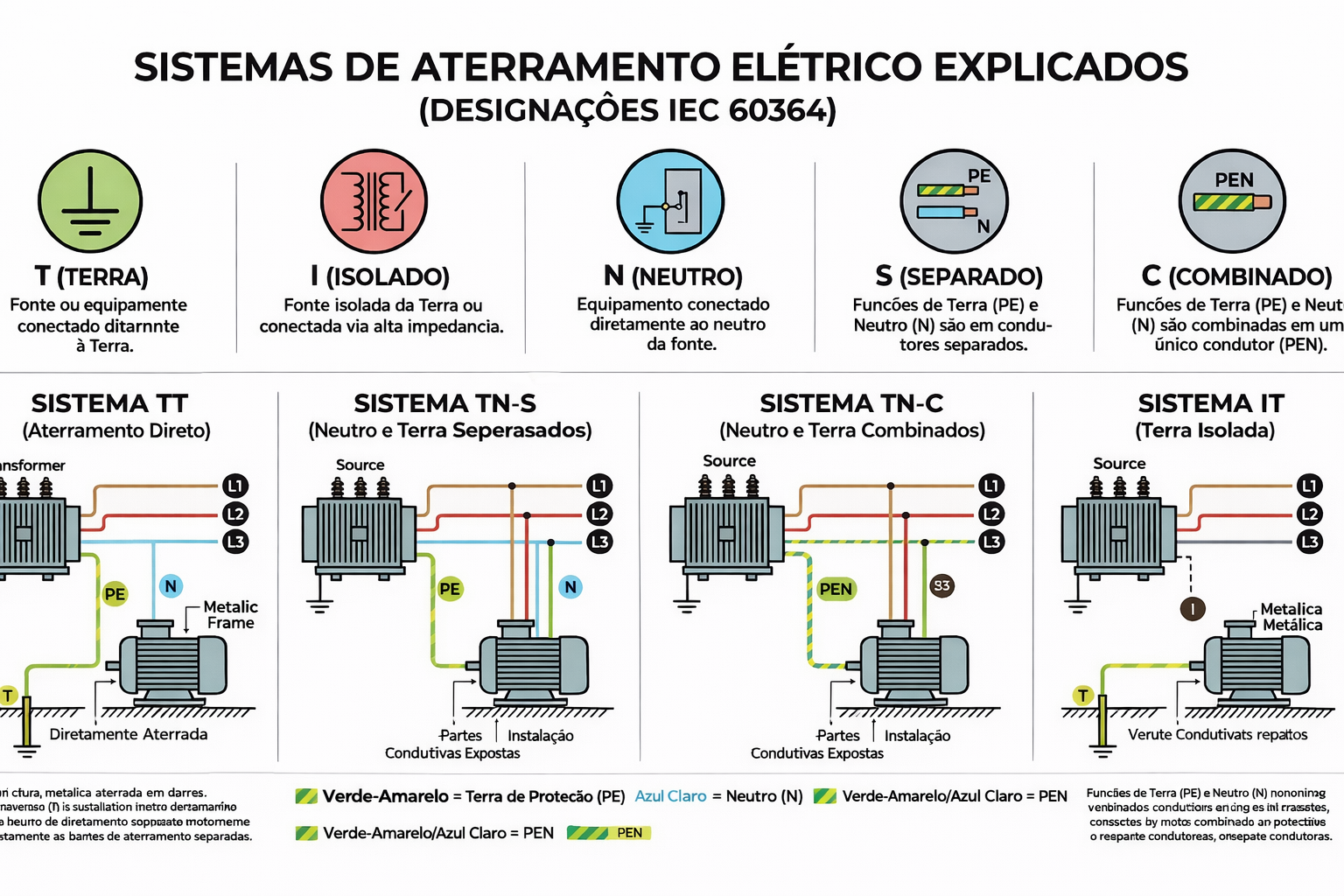

2. Decifrando a Sopa de Letrinhas: A Lógica das Siglas

Antes de aprofundarmos em cada sistema, é preciso entender a gramática normativa. A NBR 5410 utiliza um código de letras para descrever a relação da fonte e das massas com a terra. Entender essa lógica elimina a necessidade de “decorar” diagramas.

A Primeira Letra: Relação da Fonte com a Terra

Indica como o ponto de alimentação (geralmente o neutro do transformador) está conectado à terra.

• T (Terra): Ligação direta de um ponto da alimentação com a terra.

• I (Isolação): Todas as partes vivas estão isoladas da terra ou ligadas a ela através de uma impedância elevada.

A Segunda Letra: Relação das Massas com a Terra

Indica como as partes metálicas não vivas do equipamento (massas) estão conectadas à terra.

• T (Terra): Massas ligadas diretamente à terra, independentemente do aterramento da fonte.

• N (Neutro): Massas ligadas diretamente ao ponto da alimentação aterrado (geralmente o condutor neutro).

Letras Adicionais: A Disposição do Neutro e da Proteção

Aparecem apenas no esquema TN para definir se os condutores de neutro e proteção são os mesmos.

• S (Separado): As funções de Neutro (N) e Proteção (PE) são asseguradas por condutores distintos.

• C (Combinado): As funções de Neutro e Proteção são combinadas em um único condutor (PEN).

3. Esquema TN: O Padrão do Mercado

O esquema TN é, sem dúvida, o mais utilizado no Brasil, especialmente em instalações residenciais e comerciais alimentadas por concessionárias. Sua principal característica é que o neutro da fonte é aterrado e as massas da instalação são conectadas a esse ponto por meio de condutores de proteção.

TN-S: Segurança e Performance

No esquema TN-S, o condutor Neutro (Azul claro) e o condutor de Proteção (Verde ou Verde-Amarelo) são separados em toda a instalação.

• Vantagens: É o esquema mais recomendado para instalações com equipamentos eletrônicos sensíveis e tecnologia da informação, pois minimiza a circulação de correntes de ruído pelo condutor de proteção.

• Segurança: Facilita a atuação dos dispositivos de proteção contra sobrecorrente (disjuntores), pois a corrente de falta fase-massa é, na verdade, um curto-circuito de baixa impedância.

TN-C: Economia com Restrições

No esquema TN-C, as funções de neutro e proteção são combinadas no condutor PEN. Embora reduza custos com cabos, sua aplicação é limitada.

• Limitações: A NBR 5410 proíbe o uso do TN-C em circuitos com condutores de seção inferior a 10 mm² em cobre. Além disso, não é permitido o uso de DR (Dispositivo Diferencial Residual) em esquemas TN-C, o que limita drasticamente seu uso em instalações modernas.

TN-C-S: O Híbrido

Muitas vezes, a instalação começa como TN-C (na entrada de serviço) e se divide em TN-S a partir do quadro de distribuição principal. Uma vez separado em Neutro e PE, eles jamais devem ser unidos novamente.

4. Esquema TT: Independência e Rigor na Proteção

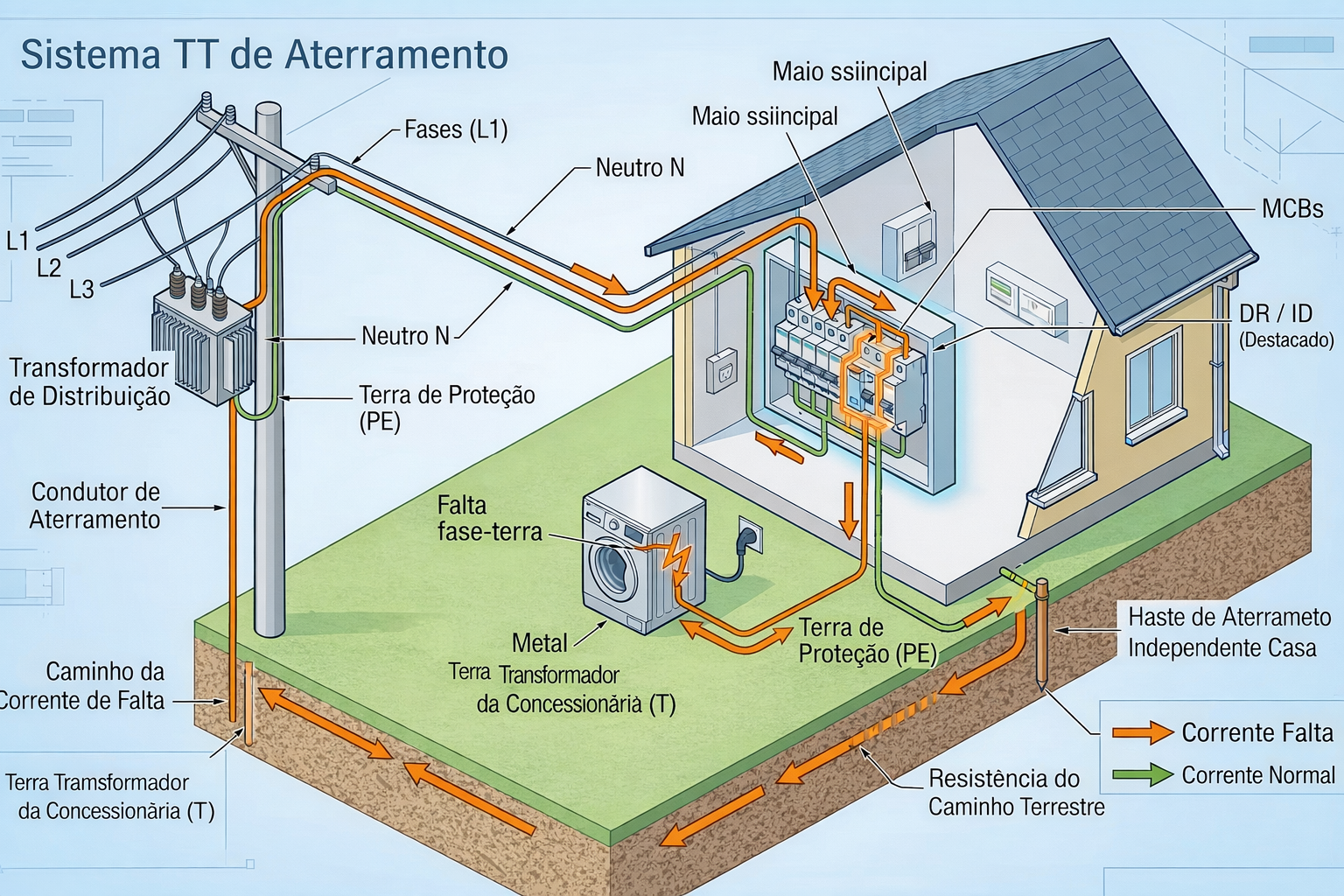

O esquema TT caracteriza-se por ter o ponto da fonte aterrado e as massas da instalação ligadas a um eletrodo de aterramento eletricamente independente do aterramento da fonte.

O Funcionamento do TT

Diferente do TN, onde a corrente de falta retorna pelo condutor metálico, no TT a corrente de falta deve atravessar a terra para retornar à fonte. Como a resistência da terra é muito superior à de um cabo de cobre, a corrente de falta fase-massa costuma ser baixa — muitas vezes insuficiente para desarmar um disjuntor comum.

A Obrigatoriedade do DR

Esta é uma regra de ouro da NBR 5410: No esquema TT, o uso de Dispositivo Diferencial Residual (DR) é obrigatório.
Como o disjuntor pode não “perceber” uma falta devido à alta impedância do percurso de terra, o DR garante o seccionamento automático ao detectar fugas de pequena intensidade (ex: 30mA), garantindo a proteção contra choques elétricos.

Aplicações Comuns

É muito utilizado em áreas rurais ou em locais onde a concessionária não garante a integridade do neutro aterrado, forçando o consumidor a criar seu próprio sistema de proteção independente.

5. Esquema IT: Onde a Continuidade é Vital

O esquema IT é o “queridinho” de ambientes críticos. Nele, nenhuma parte viva da fonte é diretamente aterrada (ou é aterrada por meio de uma alta impedância). As massas, por sua vez, são aterradas.

O Diferencial da Primeira Falha

A grande magia do IT é que, em caso de um defeito fase-massa (primeira falta), a corrente resultante é extremamente baixa, pois não encontra um caminho de retorno de baixa impedância.

• Resultado: O sistema não é desligado. A operação continua normalmente.

• Monitoramento: Embora o sistema não desligue, o erro deve ser sinalizado. Para isso, o uso do DSI (Dispositivo Supervisor de Isolação) é indispensável e obrigatório. Ele alerta a equipe de manutenção que existe um defeito que precisa ser corrigido antes que uma segunda falta ocorra.

Aplicações Críticas

O esquema IT é reservado para locais onde a interrupção da energia pode ser catastrófica:

1. Hospitais: Salas cirúrgicas e UTIs (onde aparelhos de suporte à vida não podem parar).

2. Indústria Química e Siderúrgica: Processos onde a parada repentina pode causar explosões ou perda total de matéria-prima (ex: metal fundido em fornos).

6. Critérios Técnicos para Seleção do Esquema

Escolher entre TN, TT ou IT não é uma questão de preferência pessoal, mas de análise técnica de variáveis do projeto.

1. Tipo de Edificação e Uso

• Residencial/Comercial Padrão: O TN-S costuma ser a melhor escolha técnica pelo equilíbrio entre custo e proteção de eletrônicos.

• Instalações Industriais Complexas: O IT deve ser considerado para processos críticos.

2. Sensibilidade dos Equipamentos

Se o projeto envolve muitos servidores, CLPs ou equipamentos médicos sensíveis, o TN-S é superior ao TN-C devido à menor interferência eletromagnética (EMI). No TN-C, a corrente de neutro circula pela carcaça dos equipamentos, o que pode causar travamentos e danos.

3. Confiabilidade da Rede da Concessionária

Em locais onde o neutro da rede pública é instável ou sujeito a rompimentos frequentes, o esquema TT com um bom sistema de proteção DR oferece uma camada extra de segurança contra sobretensões transferidas.

4. Nível de Manutenção

Um sistema IT é inútil — e perigoso — se não houver uma equipe técnica capacitada para responder ao alarme do DSI. Se a manutenção for negligenciada, a segunda falta no sistema IT agirá como um curto-circuito severo, desarmando tudo bruscamente.

7. Conclusão e Reflexão Profissional

Como vimos, os esquemas de aterramento são a espinha dorsal de qualquer projeto elétrico seguro. A NBR 5410 não dita apenas regras rígidas, mas oferece um leque de soluções que devem ser adaptadas à realidade do cliente.

O papel do engenheiro e do projetista moderno vai além de garantir que a lâmpada acenda; é garantir que, em caso de falha, o sistema se comporte de maneira previsível. Seja priorizando a continuidade no IT, a economia normativa no TN ou a independência do TT, a técnica deve sempre prevalecer sobre o hábito.

E você, qual esquema de aterramento tem sido o “padrão” nos seus projetos mais recentes? Já enfrentou dificuldades ao implementar o esquema IT em ambientes críticos?

Compartilhe este guia com sua equipe técnica e salve-o nos seus favoritos para consultas rápidas durante o dimensionamento do seu próximo projeto!

Referências Bibliográficas:

• ABNT NBR 5410:2004 – Instalações Elétricas de Baixa Voltagem.

• MAMEDE FILHO, João. Instalações Elétricas Industriais. 9ª Edição. Rio de Janeiro: LTC.

• COTRIM, Ademaro. Instalações Elétricas. 5ª Edição. São Paulo: Pearson.

• Credibilidade Técnica: O conteúdo acima reflete as melhores práticas de engenharia descritas nos manuais de fabricantes líderes de dispositivos de proteção (Schneider Electric, ABB, Siemens).
