No universo da energia elétrica, a confiabilidade e a eficiência são pilares fundamentais para qualquer empreendimento. Para consumidores conectados em média tensão, a subestação elétrica é o coração da distribuição, responsável por transformar a energia da concessionária para os níveis de utilização interna. No entanto, escolher o tipo ideal de subestação – seja ela Subestação Abrigada ou Subestação ao Tempo – é uma decisão técnica crucial que impacta diretamente o custo, a segurança e a operação. Essa escolha não é arbitrária; ela é regida por normas técnicas, demanda de potência e pelas particularidades de cada instalação.

Este artigo, sob a ótica de um engenheiro eletricista, tem como objetivo principal detalhar as características, aplicações e as principais diferenças entre as subestações ao tempo, comumente aplicadas para potências de até 300 kVA, e as subestações abrigadas, que atendem demandas de até 5 MVA, conforme as diretrizes normativas vigentes. Compreender essas distinções é essencial para garantir um projeto elétrico robusto e em conformidade.

O que é uma Subestação ao Tempo (Aérea)?

A subestação ao tempo, também conhecida como subestação aérea, é caracterizada pela instalação de seus equipamentos principais em ambiente externo, expostos às condições climáticas. É a solução mais tradicional e visível em muitas áreas urbanas e rurais, geralmente associada a postes e estruturas elevadas.

Definição e Características Principais

Este tipo de subestação de média tensão consiste em um conjunto de equipamentos elétricos que têm a função de receber a energia em um nível de tensão (usualmente 13.8 kV ou 34.5 kV) e transformá-la para um nível adequado ao consumo da instalação (geralmente 380V/220V ou 220V/127V). A característica distintiva é a exposição dos componentes, como o transformador, chaves fusíveis, para-raios e isoladores, ao ambiente externo.

Estrutura Típica

A estrutura de uma subestação ao tempo é relativamente simples e compacta. É composta, em sua maioria, por um ou mais postes de concreto ou metálicos, onde são montados:

• Transformador de distribuição: O elemento central que realiza a conversão de tensão.

• Chaves fusíveis ou religadores: Para proteção contra sobrecorrentes e curtos-circuitos.

• Para-raios: Essenciais para proteger os equipamentos contra surtos de tensão causados por descargas atmosféricas.

• Isoladores: Para garantir o isolamento elétrico dos condutores e equipamentos.

• Malha de aterramento: Fundamental para a segurança e o bom funcionamento do sistema.

Faixa de Potência e Aplicações

A subestação ao tempo é a solução preferencial e economicamente viável para potências que, por norma, não ultrapassam 300 kVA. Isso a torna ideal para:

• Pequenas e médias indústrias: Com demanda energética moderada.

• Comércios de médio porte: Lojas, supermercados de bairro, etc.

• Condomínios residenciais e comerciais: Com carga que se enquadra no limite.

• Propriedades rurais e agroindústrias: Onde o espaço não é uma restrição significativa.

Vantagens e Desvantagens

A escolha de uma subestação ao tempo deve considerar seus pontos fortes e fracos:

Vantagens:

• Custo reduzido: Geralmente, o investimento inicial é significativamente menor em comparação com as subestações abrigadas.

• Instalação rápida: A simplicidade da estrutura permite uma montagem e comissionamento mais ágeis.

• Manutenção simples: O acesso direto aos equipamentos facilita as inspeções e reparos.

• Menor demanda de espaço: Ocupa um espaço físico limitado, utilizando a verticalização da estrutura.

Desvantagens:

• Exposição ao tempo: Os equipamentos estão vulneráveis a chuva, sol, vento, poluição e vandalismo. Isso pode reduzir a vida útil e exigir mais manutenções corretivas.

• Maior impacto visual: Sua presença é mais ostensiva no ambiente, o que pode ser um fator estético em algumas localizações.

• Menor segurança contra vandalismo: A exposição facilita o acesso indevido e o furto de componentes.

• Limitação de potência: Inviável para demandas energéticas superiores a 300 kVA.

O que é uma Subestação Abrigada?

Em contraste, a subestação abrigada representa uma solução mais robusta e complexa, projetada para atender a maiores demandas de potência e oferecer um nível superior de proteção e segurança.

Definição e Características Principais

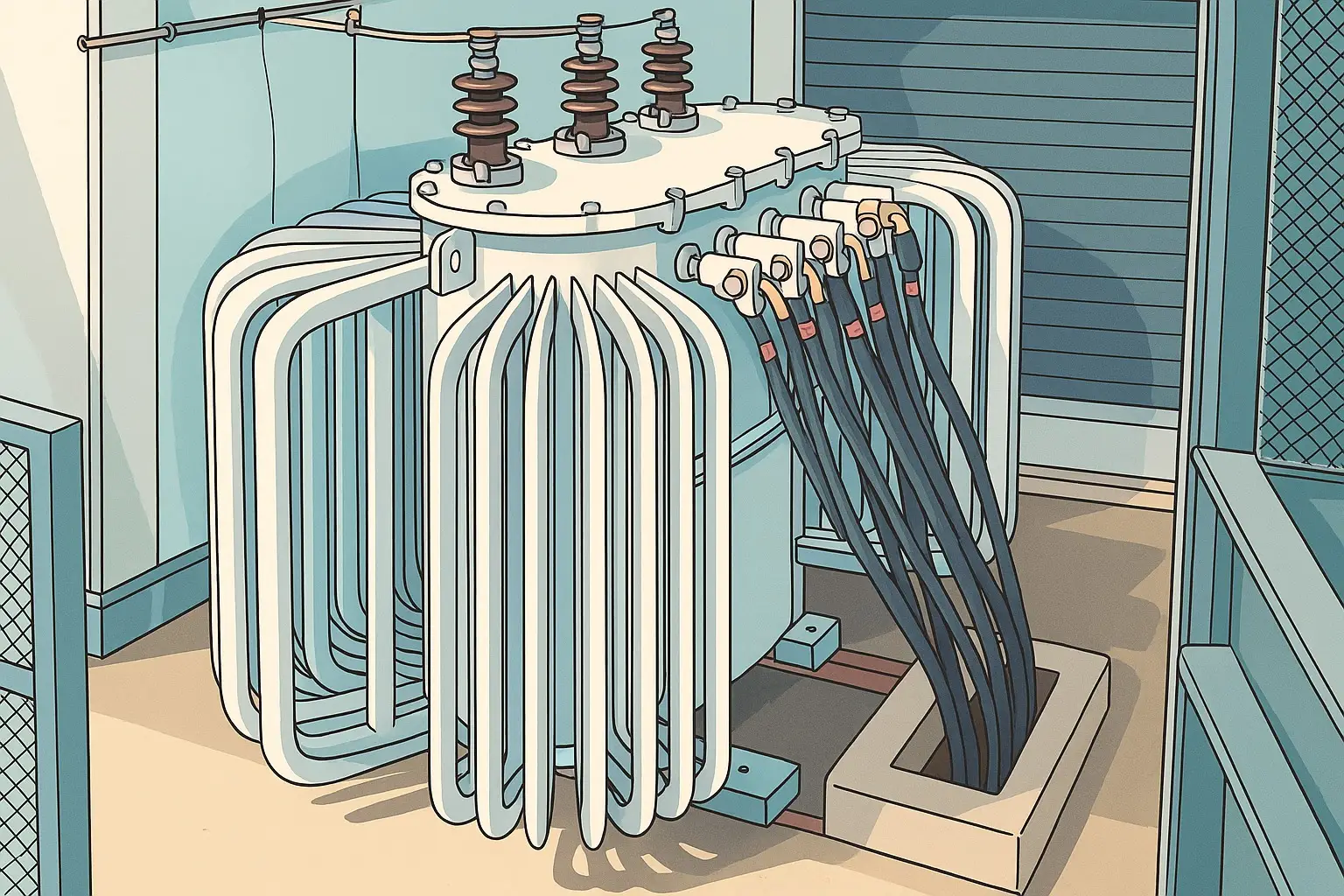

Uma subestação abrigada é aquela onde os equipamentos principais, como transformador, dispositivos de manobra, proteção e medição, são instalados dentro de uma estrutura fechada e protegida. Essa estrutura pode ser uma sala técnica construída em alvenaria ou uma cabine pré-fabricada (blindada ou em concreto), garantindo total isolamento dos componentes elétricos do ambiente externo.

Estrutura Típica

A composição de uma subestação abrigada é mais detalhada e inclui:

• Transformador de potência: Em geral, do tipo a óleo ou a seco (resina), dependendo do local e dos requisitos de segurança.

• Cubículos de Média Tensão: Armários metálicos que contêm equipamentos como:

• 1. Disjuntores de Média Tensão: Para proteção contra sobrecargas e curtos-circuitos, permitindo manobras seguras.
  2. Chaves seccionadoras: Para isolamento de partes do circuito para manutenção.
  3. Medição de energia: Equipamentos para monitoramento do consumo e da qualidade da energia.
  4. Relés de proteção: Sistemas eletrônicos avançados que detectam falhas e acionam os disjuntores.

• Barramentos: Condutores que interligam os componentes internos da subestação.

• Sistema de ventilação: Essencial para dissipar o calor gerado pelos equipamentos, especialmente o transformador.

• Sistema de aterramento: Mais complexo e robusto para garantir a segurança da instalação e das pessoas.

• Portas de acesso restrito: Com sistemas de travamento e sinalização de segurança.

Faixa de Potência e Aplicações

A subestação abrigada é a escolha obrigatória e tecnicamente superior para potências elevadas, que podem ir até 5 MVA (ou mais, dependendo do projeto e da concessionária). Suas aplicações são vastas e incluem:

• Shoppings Centers: Com grande demanda de energia para iluminação, climatização e lojas.

• Hospitais e Clínicas: Onde a confiabilidade do fornecimento de energia é crítica.

• Indústrias de grande porte: Com máquinas e processos que exigem alta potência.

• Data Centers: Que necessitam de fornecimento de energia ininterrupto e de alta qualidade.

• Edifícios comerciais e residenciais de alto padrão: Com múltiplos consumidores e infraestrutura robusta.

• Setor de saneamento: Estações de tratamento de água e esgoto.

Vantagens e Desvantagens

A complexidade da subestação abrigada reflete-se em suas vantagens e desvantagens:

Vantagens:

• Maior proteção contra intempéries: Os equipamentos estão protegidos de chuva, sol, poeira, poluentes e animais.

• Segurança elevada: Minimiza riscos de acidentes com pessoas não autorizadas e atos de vandalismo.

• Maior vida útil dos equipamentos: A proteção contra o ambiente prolonga a durabilidade dos componentes.

• Melhor organização e estética: Os equipamentos ficam confinados em um espaço dedicado, com melhor aspecto visual.

• Menor necessidade de manutenção corretiva: Devido à proteção, as falhas causadas por fatores externos são reduzidas.

• Flexibilidade: Permite a instalação de sistemas mais complexos de proteção e medição.

Desvantagens:

• Custo de implementação mais alto: Tanto a construção civil quanto os equipamentos são mais caros.

• Necessidade de espaço físico adequado: Requer uma área dedicada para a sala ou cabine, com requisitos de ventilação e acesso.

• Manutenção especializada: A complexidade dos equipamentos exige técnicos altamente qualificados para a manutenção.

• Tempo de instalação maior: A construção civil e a montagem dos painéis demandam mais tempo.

Comparativo Subestação ao Tempo vs. Subestação Abrigada

Para facilitar a visualização das diferenças, apresentamos um comparativo direto entre os dois tipos de subestações:

Aspectos Normativos e Requisitos Técnicos

A escolha entre uma subestação ao tempo e uma subestação abrigada não é apenas uma questão de preferência ou custo; ela é primordialmente determinada por rigorosos aspectos normativos e requisitos técnicos estabelecidos pelas concessionárias de energia e pelas normas brasileiras. A mais relevante neste contexto é a NBR 14039 – Instalações Elétricas de Média Tensão, que delineia os critérios para projetos e execução dessas instalações.

A Potência como Divisor de Águas

Um dos critérios mais claros e decisivos para a escolha do tipo de subestação é a potência nominal da instalação. As concessionárias de energia elétrica, em alinhamento com as diretrizes da NBR 14039, geralmente estabelecem o seguinte:

• Até 300 kVA: Para demandas de potência dentro deste limite, a subestação ao tempo é frequentemente a opção permitida e recomendada, dada sua economicidade e simplicidade de instalação.

• Acima de 300 kVA e até 5 MVA (ou conforme a concessionária): Nestes casos, a subestação abrigada torna-se um requisito normativo e técnico. Esta exigência se justifica pela maior complexidade e volume dos equipamentos necessários para lidar com potências elevadas, bem como pela necessidade de garantir a segurança operacional e a proteção dos ativos.

É fundamental ressaltar que os limites de potência podem variar ligeiramente entre as diferentes concessionárias de energia no Brasil, sendo crucial consultar a norma técnica específica da concessionária local antes de iniciar qualquer projeto.

Segurança e Atendimento às Normas

Independentemente do tipo, toda subestação de média tensão deve atender a uma série de requisitos de segurança e operacionais para garantir a integridade das pessoas, dos equipamentos e a continuidade do fornecimento de energia. Estes requisitos incluem:

• Acesso Restrito: Ambas as subestações devem ser instaladas em locais com acesso restrito a pessoal autorizado e qualificado, impedindo a entrada de leigos e minimizando riscos de acidentes.

• Aterramento Adequado: Um sistema de aterramento eficiente é vital para dissipar correntes de falta e proteger contra choques elétricos e surtos. A NBR 14039 detalha os requisitos para malhas de aterramento em média tensão.

• Ventilação (para Subestações Abrigadas): Em subestações abrigadas, a ventilação é crítica para controlar a temperatura interna, especialmente no ambiente do transformador. A elevação excessiva da temperatura pode comprometer o desempenho e a vida útil dos equipamentos.

• Proteção Contra Incêndio: Medidas de proteção e combate a incêndio, como extintores e, em alguns casos, sistemas automáticos, são essenciais, particularmente em subestações abrigadas, onde há confinamento de óleo isolante (em transformadores a óleo) ou materiais combustíveis.

• Sinalização de Segurança: Placas de advertência claras e visíveis, indicando riscos elétricos, são obrigatórias em ambos os tipos de subestação.

• Distâncias de Segurança: Manter distâncias mínimas de segurança entre partes energizadas e o solo, paredes ou outros equipamentos é uma exigência para prevenir arcos elétricos e garantir a segurança do pessoal de manutenção.

• Coordenação da Proteção: O projeto dos sistemas de proteção (disjuntores, fusíveis, relés) deve garantir que apenas a parte em falta seja desligada, minimizando a interrupção do fornecimento.

A conformidade com a NBR 14039 e as normas específicas da concessionária não é apenas uma questão legal; é uma garantia de que a subestação elétrica será segura, confiável e eficiente. A não conformidade pode resultar em multas, interdições e, mais gravemente, em acidentes e interrupções prolongadas no fornecimento de energia.

Qual escolher para seu empreendimento?

A decisão entre uma Subestação ao Tempo e uma Subestação Abrigada é um ponto crítico no planejamento de qualquer empreendimento que demande energia em média tensão. Como engenheiro eletricista, reafirmo que não existe uma resposta única ou uma “melhor” opção em absoluto; a escolha ideal é aquela que melhor se alinha às características e necessidades específicas do seu projeto. Para tomar uma decisão informada, é essencial considerar os seguintes fatores:

Fatores Determinantes na Escolha

• Demanda de Energia Contratada: Este é o principal fator balizador. Se sua demanda for de até 300 kVA, a subestação ao tempo é geralmente a solução mais viável economicamente e tecnicamente aceitável pelas concessionárias. Acima disso, a subestação abrigada torna-se um imperativo normativo e técnico para garantir a capacidade e a segurança.

• Espaço Físico Disponível: A subestação ao tempo requer um espaço relativamente pequeno no solo, aproveitando a verticalização em postes. Já a subestação abrigada demanda uma área dedicada para a construção da sala ou a instalação da cabine, com requisitos de ventilação, acesso e distâncias de segurança. Em ambientes urbanos densos, onde o espaço é escasso e caro, a cabine blindada compacta pode ser uma alternativa interessante, mas ainda assim exige uma área específica.

• Nível de Segurança Exigido: Se o seu empreendimento lida com grande fluxo de pessoas, exige alta continuidade operacional (como hospitais ou data centers) ou está localizado em áreas com maior risco de vandalismo ou intempéries severas, a subestação abrigada oferece um nível de segurança e proteção incomparavelmente superior. A proteção dos equipamentos contra agentes externos e o acesso restrito minimizam riscos e aumentam a confiabilidade.

• Custo-Benefício em Médio e Longo Prazo: Embora a subestação ao tempo tenha um custo inicial menor, é preciso ponderar sobre os custos de manutenção a longo prazo, que podem ser impactados pela exposição dos equipamentos. A subestação abrigada, com seu maior investimento inicial, oferece maior vida útil aos equipamentos, menor necessidade de manutenção corretiva e maior confiabilidade, o que pode resultar em um custo total de propriedade (TCO) mais vantajoso em muitos cenários de alta demanda.

• Aspectos Estéticos e Impacto Ambiental: Em alguns contextos, o impacto visual da subestação é um fator relevante. A subestação abrigada oferece uma solução mais discreta e esteticamente mais agradável, uma vez que os equipamentos ficam confinados. Além disso, o confinamento reduz a exposição a ruídos e, em caso de vazamento de óleo de transformador, o risco de contaminação ambiental é menor.

A Importância da Consultoria de um Engenheiro Eletricista

A complexidade das normas, a variedade de equipamentos e a necessidade de um dimensionamento preciso e seguro tornam a consulta a um engenheiro eletricista especializado em média tensão não apenas recomendável, mas indispensável. Um profissional qualificado poderá:

• Avaliar a Demanda de Energia: Realizar um estudo de carga detalhado para determinar a potência real necessária para o seu empreendimento, considerando expansões futuras.

• Analisar as Condições do Local: Avaliar o espaço disponível, as condições climáticas, o acesso e outros fatores que influenciam a escolha.

• Interpretar as Normas da Concessionária: Garantir que o projeto esteja 100% em conformidade com as exigências da distribuidora de energia local e da NBR 14039.

• Dimensionar Corretamente a Subestação: Selecionar os equipamentos adequados (transformadores, disjuntores, cabos, sistemas de proteção, etc.) para garantir a segurança e a eficiência energética.

• Elaborar o Projeto Elétrico: Desenvolver todos os desenhos, especificações e memoriais descritivos necessários para a aprovação junto à concessionária e a execução da obra.

• Gerenciar a Instalação e o Comissionamento: Acompanhar todas as etapas da obra, garantindo que a instalação seja feita conforme o projeto e as normas de segurança.

A contratação de um especialista assegura que a escolha e o projeto da sua subestação de energia sejam otimizados, seguros e duradouros, evitando problemas futuros e garantindo o melhor retorno sobre o investimento.

Conclusão

Ao final de nossa análise, fica claro que a escolha entre uma Subestação Abrigada e uma Subestação ao Tempo não é uma disputa de “melhor” ou “pior”, mas sim a busca pela solução mais adequada e eficiente para cada contexto. A subestação ao tempo, com sua economia e agilidade, é a resposta ideal para demandas de até 300 kVA, atendendo com competência a pequenos e médios empreendimentos que não possuem grandes restrições de espaço ou segurança. Ela representa uma porta de entrada acessível para a média tensão, mantendo a simplicidade operacional.

Por outro lado, a subestação abrigada emerge como a solução técnica superior para potências mais elevadas, que podem alcançar até 5 MVA. Sua estrutura robusta e protegida garante não apenas uma maior segurança para pessoas e equipamentos, mas também uma confiabilidade inigualável no fornecimento de energia. É a escolha obrigatória para grandes indústrias, hospitais, shoppings e qualquer instalação onde a continuidade e a qualidade da energia são inegociáveis.

Em qualquer cenário, a conformidade com as normas técnicas e as exigências da concessionária é inegociável. A complexidade de um projeto de média tensão exige um olhar técnico e experiente. Não arrisque a segurança e a eficiência de seu empreendimento com escolhas superficiais.

Se você busca otimizar seu projeto elétrico, garantindo segurança, eficiência e conformidade com as normas, não hesite em procurar um especialista. Entre em contato conosco hoje mesmo para uma avaliação técnica personalizada e deixe-nos elaborar o projeto de subestação ideal para o seu negócio. Invista na expertise de quem entende de energia para transformar sua necessidade em solução.

Referências Bibliográficas e Normas Consultadas:

• ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS (ABNT). NBR 14039: Instalações elétricas de média tensão de 1,0 kV a 36,2 kV. Rio de Janeiro: ABNT, 2005.

• ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS (ABNT). NBR 5410: Instalações elétricas de baixa tensão. Rio de Janeiro: ABNT, 2004.

• AGÊNCIA NACIONAL DE ENERGIA ELÉTRICA (ANEEL). Resoluções e Procedimentos de Distribuição (PRODIST). Módulo 3 – Acesso ao Sistema de Distribuição e Módulo 8 – Qualidade da Energia Elétrica.

• ELEKTRO. Normas Técnicas para Fornecimento de Energia Elétrica. (Exemplo de concessionária, a norma exata pode variar conforme a região).

• CEMIG. Normas Técnicas de Distribuição. (Exemplo de concessionária, a norma exata pode variar conforme a região).

• Material técnico de fabricantes de equipamentos elétricos: Siemens, ABB, Schneider Electric, WEG, etc.

• Livros e artigos técnicos especializados em engenharia elétrica e sistemas de potência.
