Imagine o cenário: uma pequena falha em um motor de uma linha de produção ou um curto-circuito em uma tomada de escritório acaba por desarmar o disjuntor geral de uma planta industrial inteira. O resultado? Horas de inatividade, prejuízos financeiros vultosos e riscos à segurança dos processos. Esse fenômeno, conhecido como “atuação intempestiva” ou falta de coordenação, é o pesadelo de qualquer engenheiro eletricista.

A dúvida que paira em muitos projetos é: devemos focar na proteção total (sensibilidade máxima) ou na seletividade de proteção (continuidade de serviço)? Embora pareçam conceitos conflitantes, a engenharia moderna prova que o equilíbrio entre eles é a única forma de garantir um sistema robusto e resiliente.

Neste artigo, vamos mergulhar nos conceitos técnicos de coordenação e seletividade, entender como as curvas de atuação funcionam e descobrir como evitar que uma falha local se transforme em um blecaute geral.

O que é Seletividade de Proteção e por que ela é Vital?

A seletividade de proteção é a capacidade de um sistema elétrico de isolar apenas a porção afetada por uma falha, mantendo o restante da instalação energizado. Em termos técnicos, trata-se da coordenação entre dispositivos de proteção (disjuntores, fusíveis e relés) instalados em série.

Quando ocorre um curto-circuito ou uma sobrecarga em um circuito terminal, o dispositivo de proteção mais próximo da falha deve atuar antes do dispositivo de montante (o que está “acima” dele na hierarquia). Se o disjuntor geral atua antes do disjuntor do ramal, dizemos que o sistema é não seletivo.

A Diferença entre Coordenação e Sensibilidade

Muitas vezes, a busca pela “proteção total” leva os projetistas a configurarem os dispositivos com sensibilidade excessiva. No entanto, a proteção de um sistema elétrico repousa sobre três pilares:

1. Sensibilidade: Capacidade de detectar a menor falha possível.

2. Rapidez: Tempo necessário para extinguir a falha.

3. Seletividade: Capacidade de isolar apenas a falha.

O erro comum é priorizar a sensibilidade e a rapidez em todos os níveis, ignorando a hierarquia do sistema, o que invariavelmente leva a desligamentos desnecessários e ao temido blecaute geral.

Os Riscos de um Sistema sem Coordenação Técnica

Um sistema sem estudo de seletividade não é apenas um incômodo logístico; ele representa um risco financeiro e operacional. Abaixo, listamos as principais consequências de negligenciar a coordenação de proteção:

• Interrupção de Processos Críticos: Em hospitais ou indústrias químicas, um blecaute total pode ser catastrófico.

• Dificuldade de Diagnóstico: Quando o disjuntor geral desarma, a equipe de manutenção demora muito mais para localizar o ponto exato da falha original.

• Desgaste de Equipamentos: Atuações desnecessárias de grandes disjuntores de potência reduzem a vida útil dos contatos e mecanismos de manobra.

• Prejuízos Financeiros: O custo da hora parada em uma indústria pode superar dezenas de milhares de reais.

Tipos de Seletividade: Como Configurar seu Sistema

Para evitar o blecaute geral, a engenharia dispõe de diferentes métodos de coordenação. A escolha depende da complexidade da rede e do orçamento disponível.

1. Seletividade Amperimétrica (Corrente)

Baseia-se na diferença entre os níveis de corrente de curto-circuito nos diferentes pontos da instalação. O dispositivo de jusante é ajustado para um valor de corrente menor que o de montante. É eficaz em sistemas onde há uma impedância significativa (cabos longos ou transformadores) entre os dispositivos.

2. Seletividade Cronométrica (Tempo)

Aqui, o diferencial é o tempo de retardo. O disjuntor de montante é programado para “esperar” alguns milissegundos antes de atuar, permitindo que o disjuntor de jusante limpe a falha primeiro. É o método mais comum em média tensão e em disjuntores de caixa moldada com disparadores eletrônicos.

3. Seletividade Lógica (Zona)

Utilizada em sistemas inteligentes e digitais. Os relés de proteção comunicam-se entre si via cabos de controle ou protocolos de rede (como o IEC 61850). Se o dispositivo de jusante detecta a falha, ele envia um sinal de “bloqueio” para o de montante, impedindo sua atuação imediata.

4. Seletividade Energética

Muito aplicada em disjuntores de baixa tensão. Baseia-se na limitação da energia letal (I²t) pelo dispositivo de jusante. Antes que o disjuntor de montante consiga acumular energia suficiente para disparar seu mecanismo térmico ou magnético, o de jusante já extinguiu o arco elétrico.

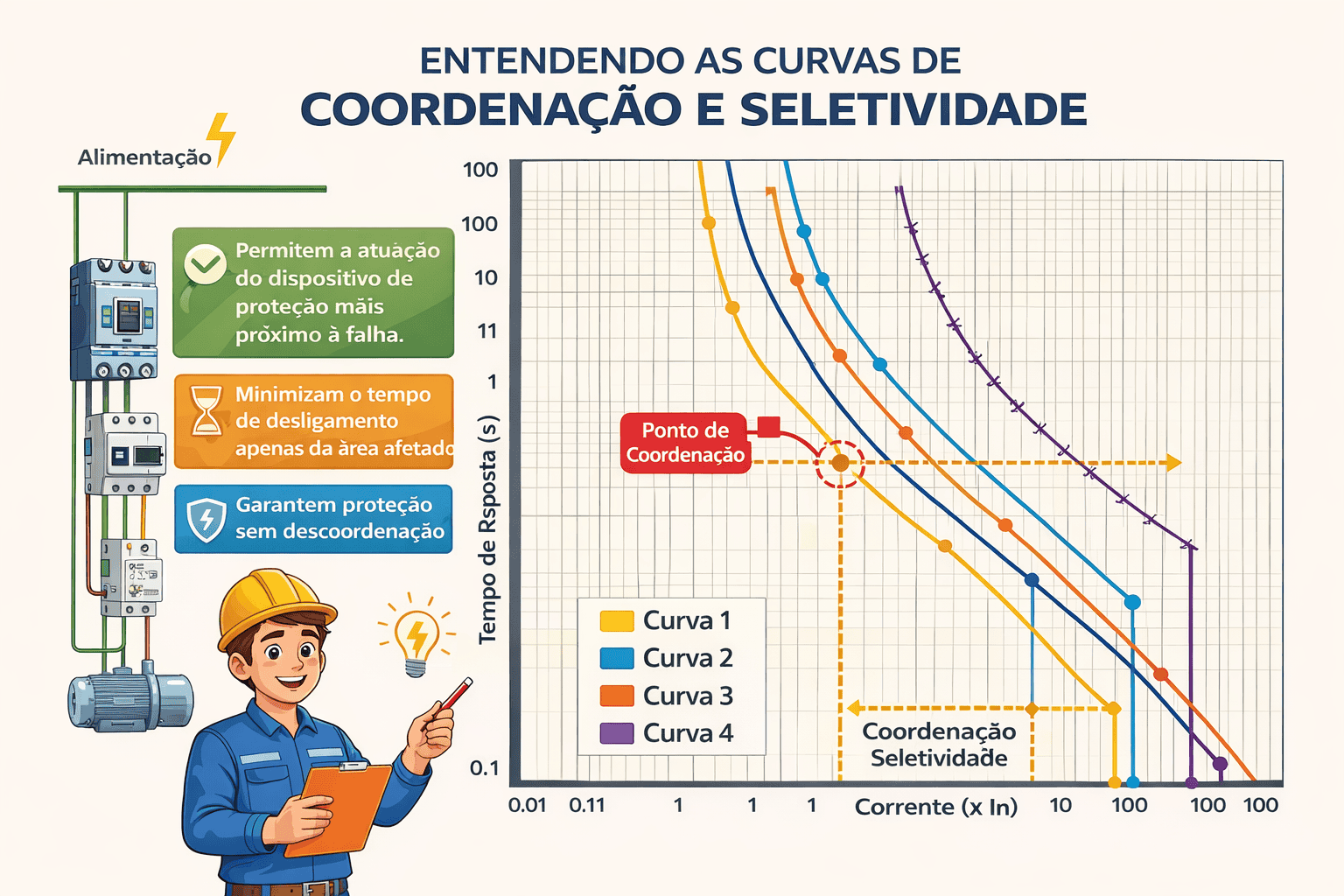

A Importância das Curvas de Atuação (Tempo x Corrente)

Para garantir que a seletividade de proteção funcione, o engenheiro deve realizar o estudo de coordenação e seletividade. A ferramenta principal desse estudo é o gráfico logarítmico de curvas Tempo x Corrente.

Nesse gráfico, plotamos as curvas de todos os dispositivos. Para que haja seletividade total, as curvas não devem se cruzar em nenhuma faixa de corrente de falta prevista.

• Curvas B, C e D: Na baixa tensão (NBR 5410), a escolha da curva do minidisjuntor é crucial. Uma curva D (atuação magnética entre 10 a 20 vezes a corrente nominal) em um circuito terminal pode causar a atuação do disjuntor de montante se este for mal dimensionado.

• I²t (Energia Passante): O estudo deve garantir que a energia necessária para abrir o disjuntor de montante seja maior que a energia que o disjuntor de jusante deixa passar durante o curto-circuito.

Normas Técnicas e a Engenharia de Proteção

O projeto de proteção não é subjetivo; ele deve seguir normas nacionais e internacionais rigorosas para garantir a segurança jurídica e operacional.

1. NBR 5410 (Baixa Tensão): Estabelece as condições mínimas para instalações elétricas seguras, tratando da proteção contra sobrecorrentes e curtos-circuitos.

2. NBR 14039 (Média Tensão): Foca em instalações de 1,0 kV a 36,2 kV, onde a seletividade cronométrica e lógica ganha maior relevância.

3. IEC 60947-2: Norma internacional que define as categorias de utilização dos disjuntores (Categoria A, sem retardo intencional; Categoria B, com retardo para seletividade).

4. NR-10: Norma regulamentadora que exige que as instalações possuam documentação técnica e estudos de proteção atualizados para garantir a segurança dos trabalhadores.

5 Passos para Evitar o Blecaute Geral na sua Instalação

Se você deseja garantir que sua planta ou edifício não sofra com desligamentos em cascata, siga este roteiro técnico:

1. Realize um Estudo de Curto-Circuito: Você não pode proteger o que não conhece. Saiba quais são as correntes de falta mínimas e máximas em cada barramento.

2. Audite os Ajustes dos Relés: Muitas vezes, os disjuntores saem de fábrica com ajustes de “setpoint” mínimos. Se instalados assim, eles atuarão na primeira partida de motor mais pesada.

3. Use Disjuntores de Categoria B no Geral: Disjuntores de caixa aberta ou moldada com funções de retardo (LSI ou LSIG) são fundamentais na entrada da energia.

4. Mantenha o Prontuário de Instalações Elétricas (PIE) Atualizado: Conforme a planta cresce e novas cargas são adicionadas, o estudo de seletividade original perde a validade. Reavalie-o periodicamente.

5. Monitore a Harmônica e a Qualidade de Energia: Cargas não lineares podem causar disparos por efeito térmico (harmônicas de corrente), confundindo os dispositivos de proteção.

Proteção com Inteligência

A resposta para a pergunta “Seletividade ou Proteção Total?” é clara: você precisa de uma proteção total que seja seletiva. Não existe segurança real em um sistema que desliga por completo diante de uma falha menor. A proteção inteligente protege o patrimônio, os equipamentos e, acima de tudo, a continuidade do negócio.

A engenharia de proteção evoluiu de fusíveis simples para sistemas microprocessados complexos. Ignorar o estudo de seletividade é aceitar o risco de blecautes caros e perigosos.

Precisa de um Estudo de Seletividade para sua Empresa?

Não espere pelo próximo blecaute para descobrir que seu sistema de proteção está mal coordenado. Nossa equipe de especialistas em engenharia elétrica realiza auditorias completas, estudos de curto-circuito e parametrização de relés seguindo as normas NBR 5410 e NBR 14039.

Referências Bibliográficas Recomendadas

• MAMEDE FILHO, João. Instalações Elétricas Industriais. 9ª ed. Rio de Janeiro: LTC, 2017.

• KINDERMANN, Geraldo. Proteção de Sistemas Elétricos de Potência. Edição do Autor, 2005.

• ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5410: Instalações elétricas de baixa tensão. Rio de Janeiro, 2004.

• ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 14039: Instalações elétricas de média tensão de 1,0 kV a 36,2 kV. Rio de Janeiro, 2005.

• SCHNEIDER ELECTRIC. Cahier Technique no. 167: Guide to Design of Low Voltage Systems. (Documentação Técnica de Referência).
